TRS:단상무정전전원장치

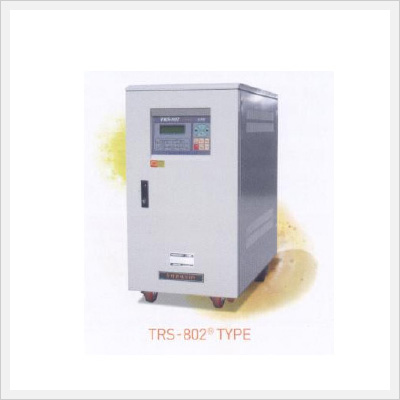

	단상무정전전원장치 (TRS-802 Type)

단상무정전전원장치 (TRS-802 Type)

각종 전원 장애에서
발생하는 위험으로부터 귀사 장비를 완벽하게 보호!

개요

입력전원 1Ø에 Micro computer 및 소형 LCD화면을 채용한 제품입니다. LCD화면이 소형이므로 key board로 조작하여 지시내용을 확인 할 수 있는 voice Alarm기능의 단상무정전전원장치 TRS전면 Panel 기능중에서 사용자의 편리 및 선진 기술차원에서 Normal상태의 UPS 동작확인 및 Fault발생시 각 부위 동작 확인을 LCD에서 지시하여 주는 첨단 기능을 내장하고 있으며, 음성경보시스템(VAS)장착으로 UPS의 상태를 즉시 인식할 수 있게 하였습니다.

특징

1상 전용 LCD형 UPS
On-Line방식]
음성정보를 통신으로 검출(VAS)
(정전발생시/해제시/인버터 고장시/밧데리 저전압시/바이패스 운전시/UPS정상시)
- 내용은 당사 홈페이지에서 down받으세요)
Digital Control방식
RS232/C통신기능 및 원격제어
SMS UPS관리 (호출기능)
정전압, 정주파수, 정현파출력

표준사양 및 특성

용량(KVA)		2	3	5	7.5	10	15	20-50
일반적사양	냉각방식	강제풍냉식
	사용정격	100% 연속 사용
	제어방식	Full bridge 전파 정류
	사용소자	Bridge Diode Module
	인버터제어방식	고주파 PWM 제어방식20KHz
	ST / SW 절체방식	순수 반도체에 의한 무순단 동기 절체
	변압기 절연계급	H종
입력전압	상수	1상 or 3상
	정격전압	110V, 220V, 380V, 480V 구매시 지정
	전압변동범위	±10%
	정격주파수	50-60Hz ±0.5%
	역률	0.8 LAG 이상
출력전압	상수	1상 2선식, 1상 3선식
	정격전압	110V, 220V, 110V/220V 구매시 지정
	정격주파수	50-60Hz ±0.5%
	전압안정도	±2% 이내
	과도전압변동	±5%
	과도전압 응답속도	50이내 ±2% 이내로 복귀시 50%~100%부하 급변시
	출력전압가변	±5%이상
	파형왜률	THD 3%이내
	과부하내량	125%에서 10분간/150%에서1분간 이상 없음
	역률	0.8 LAG
	소음	55dB이하					60dB이하
	종합효율	83%이상		85%이상			88%이상
동기절체	동기절체 시간	4ms이내
	절체조건	인버터 고장, 과부하, 직류저전압, 수동전환
축전지	종류	구매시 지정
	정전보상시간	구매시 지정
	용량	구매시 지정
	수량	16 cell
	정격전압	192V
	Maximum Voltage	168V
	Minimum Voltage	216V
절연특성	Insulation Voltage	AC 1500V, 60Hz로 1분간 인가
	Insulation Resistance	DC500V Megger로 측정시 5V 이상
온도특성	Power Factor	125DEG 이하
	Power Factor	80 DEG 이하
외함	Paint Color	5Y7/1

Option

RS 232C Port를 이용한 감시
정전시 Server Auto Shutdown 기능
SNMP Network 관리기능
SMS UPS 관리(호출기능)
Remote Control기능
O/S, WIN95, 98, Me, XP, Vista, 2003, NT, Linux
